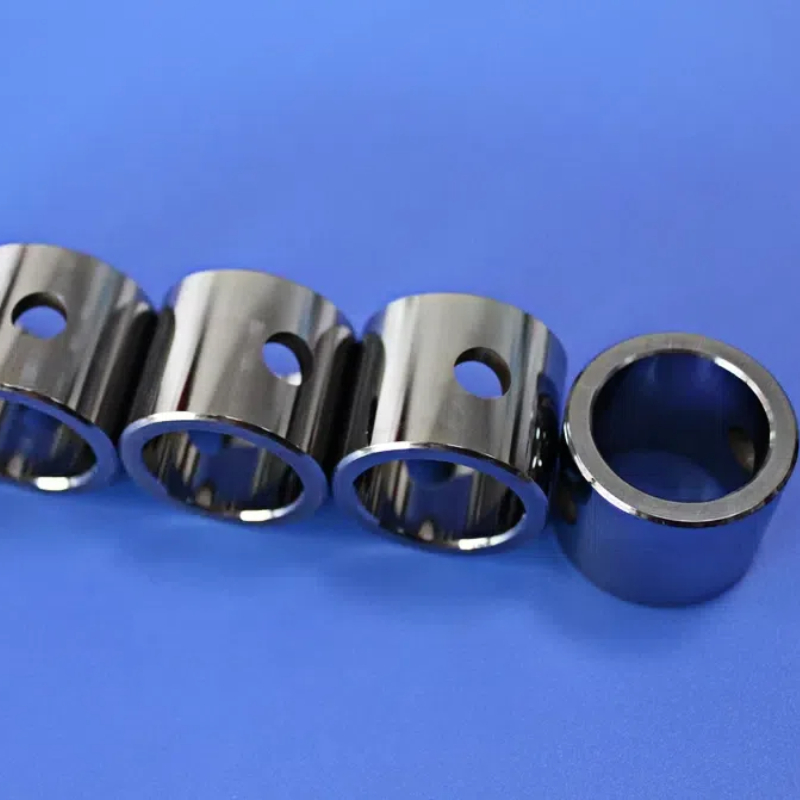

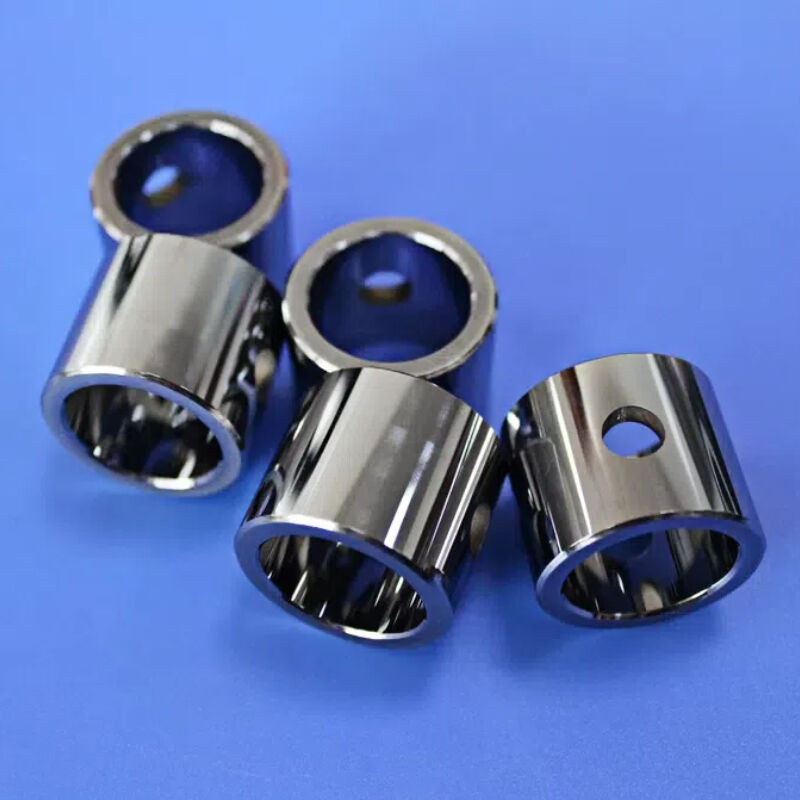

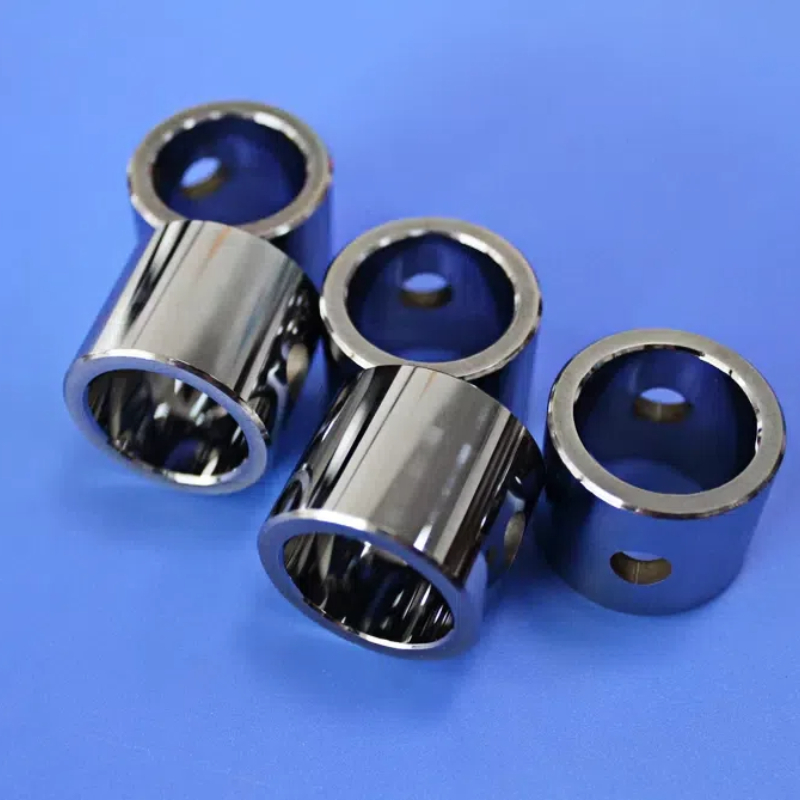

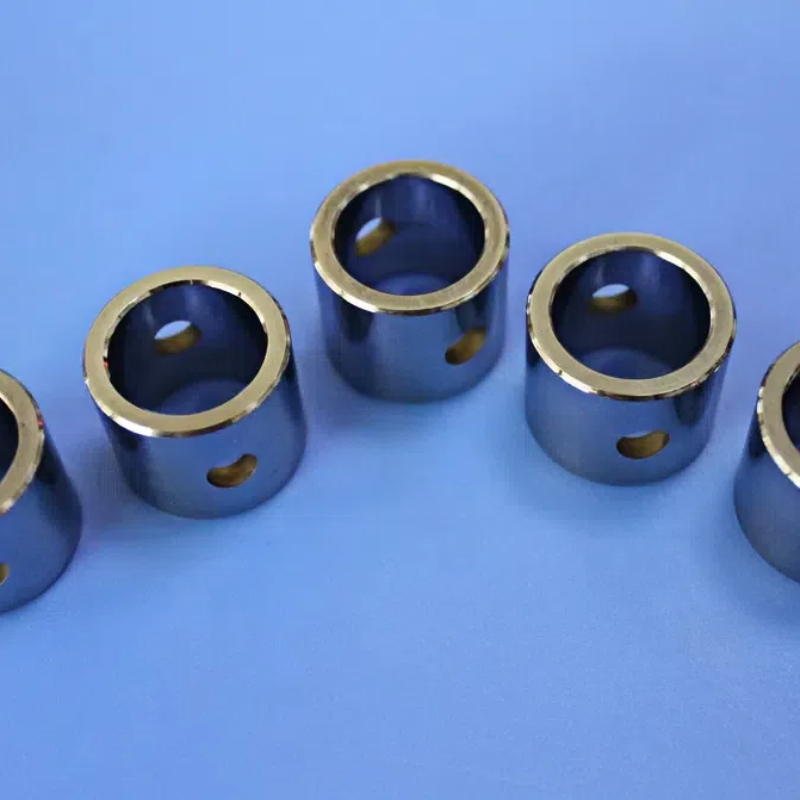

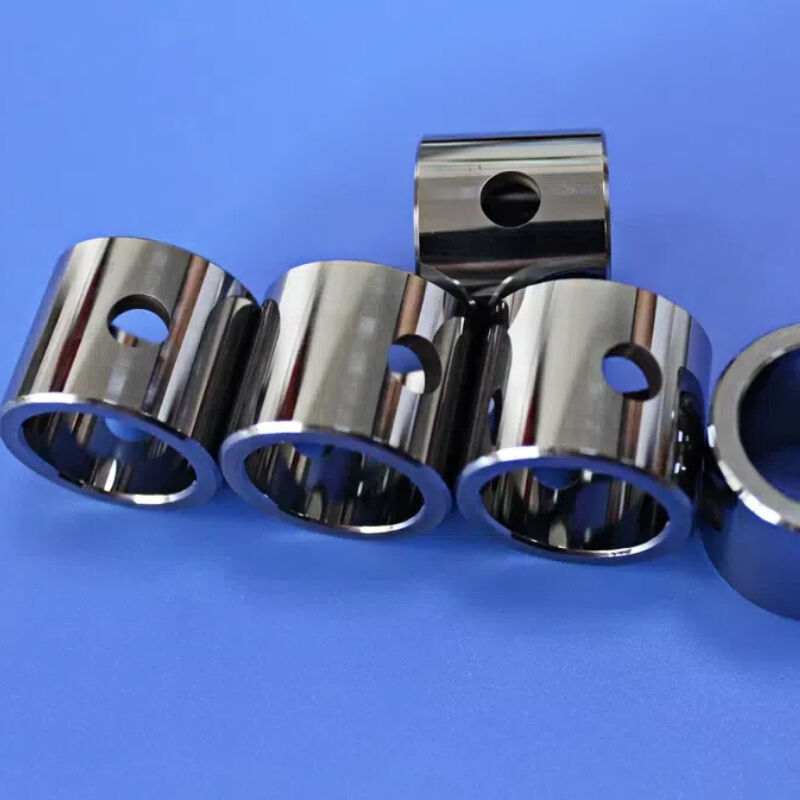

Paduan Non-Magnetik Mendukung Poros Bantalan WC-Ni Lengan Bagian Dalam untuk Sentrifugal & Pompa
Ikhtisar Produk: Inti Penahan Beban dari Rakitan Berputar
Pada peralatan berputar berkecepatan tinggi—sistem pemisahan sentrifugal, mixer, agitator, pompa, dan decanter—antarmuka antara poros pendukung berputar dan wadah stasioner menentukan keandalan peralatan. Di sinilah letaknyaselongsong bagian dalam poros pendukungfungsi: komponen silinder presisi yang dipasang di dalam lubang atau rumah poros, dirancang untuk menyerap beban radial dan aksial, menjaga kesejajaran, dan melindungi poros dan rakitan dari keausan.
Ketika zona beban kritis ini beroperasi di lingkungan yang sensitif terhadap magnet—pemrosesan wafer semikonduktor, perangkat medis yang berdekatan dengan MRI, atau pencampuran farmasi dengan kemurnian tinggi—selongsong baja standar menimbulkan risiko yang tidak dapat diterima: tarikan magnet yang mengkontaminasi produk dan pembentukan partikel besi yang mengancam integritas batch.
KitaLengan Bagian Dalam Poros Penopang Paduan Non-Magnetik Presisidirancang khusus untuk kondisi yang menuntut ini. Diproduksi dari paduan WC-Ni (Tungsten Carbide-Nickel) yang canggih, selongsong bagian dalam ini memberikankombinasi penting dari kapasitas menahan beban, netralitas magnetik absolut, dan ketahanan aus yang luar biasauntuk aplikasi dimana material lain tidak dapat ditoleransi.
Spesifikasi Teknis
| Parameter |
Kemampuan Standar |
Opsi Presisi Tinggi |
| Nilai Materi |
WC-Ni (YN6, YN8, YN13+) |
WC-Ni-Cr untuk meningkatkan ketahanan terhadap korosi |
| Kekerasan |
89-92 jam |
Konsisten sepanjang waktu |
| Permeabilitas Magnetik |
< 1,002 tersertifikasi batch |
< 1,001 dapat dicapai |
| Suhu Kerja |
Hingga 800°C |
Bergantung pada materi |
| Fitur Khusus |
Alur pelumasan, flensa, ID berundak, slot aksial, kantong oli, lubang pemasangan |
Per gambar pelanggan |
Fungsi Berbeda: Membedakan dari Komponen Serupa
| Komponen |
Fungsi |
Diferensiasi Kami |
| Lengan Bagian Dalam Poros Penopang |
Antarmuka penahan beban: Dipasang di dalam lubang poros, dirancang untuk menopang beban radial, menjaga kesejajaran poros, dan melindungi antarmuka berputar/stasioner pada rakitan pompa atau sentrifugasi |
Bahan non-magnetik yang berfokus pada beban—dioptimalkan untuk ketahanan beban radial dan aksial, bukan hanya gesekan rendah |
| Panduan Bushing |
Panduan gesekan rendah untuk gerakan aksial/putar (misalnya, pin ejektor, slide linier) |
Produk klien sebelumnya—fokus fungsional yang berbeda |
| Cincin Diameter Luar |
Pemosisian yang ditentukan OD, bearing race atau spacer |
Produk klien sebelumnya—fokus kesesuaian eksternal |
| Segel Vakum |
Pencegahan kebocoran dalam kondisi vakum tinggi |
Produk klien sebelumnya—fokus penyegelan |
Itulengan bagian dalamdibedakan berdasarkan sifatnyamisi pendukung beban—Dipilih terutama karena kekuatan tekan dan ketahanan ausnya untuk melindungi antarmuka rumah poros selama jutaan siklus pengoperasian.
Disebut sebagai: selongsong bantalan, selongsong penyangga, selongsong bantalan dalam, selongsong poros pompa, atau selongsong penyangga berputar.
Perbandingan Kinerja: Mengapa WC-Ni Melampaui Opsi Standar
| Milik |
Lengan Bagian Dalam Poros Penopang WC-Ni kami |
Selongsong Baja Tahan Karat Standar (316/304) |
Bushing WC-Co Standar |
| Permeabilitas Magnetik |
< 1,002 (Non-Magnetik) |
1.02-1.05 (Sedikit Magnetik) |
1.5-2.0 (Magnetik) |
| Kekerasan |
89-92 jam |
~70-90 SDM |
89-92 jam |
| Kenakan Kehidupan vs. Baja |
10-50× lebih lama |
1× garis dasar |
Luar biasa |
| Kapasitas Beban |
Tinggi (tekan >4.000 MPa) |
Sedang |
Sangat Tinggi |
| Ketahanan Korosi |
Luar biasa (pengikat Ni) |
Bagus (kelas laut) |
Sedang (Co rentan terhadap asam) |
| Suhu Pengoperasian Maksimum. |
~800°C |
~425°C |
~800°C |
| Aplikasi Ideal |
Pompa kimia, decanter, pencampuran dengan kemurnian tinggi |
Tujuan umum |
Keausan umum,bukan untuk aplikasi yang sensitif terhadap magnet |
Aplikasi & Industri Utama
Selongsong bagian dalam poros penopangadalah komponen penting dalam peralatan berputar yang porosnya harus ditopang di dalam wadah stasioner:
Pemisahan Sentrifugal Industri
- Gulir bantalan pendukung centrifuge
- Selongsong poros konveyor decanter
- Bushing bagian dalam centrifuge mangkuk padat
Pompa Proses
- Penopang poros pompa transfer kimia
- Selongsong bantalan pompa lumpur
- Busing bagian dalam pompa kriogenik
Sistem Pencampuran dan Agitasi
- Selongsong poros mixer geser tinggi
- Bantalan bagian dalam agitator
- Bushing pendukung homogenizer
Farmasi & Bioproses
- Selongsong poros mixer yang bersih di tempatnya (CIP).
- Dukungan agitator bioreaktor dengan kemurnian tinggi
- Busing bagian dalam pompa sanitasi
Pengolahan Makanan & Minuman
- Lengan poros pompa baja tahan karat
- Bushing pendukung mixer yang higienis
- Antarmuka berputar yang kompatibel dengan CIP
Manufaktur Semikonduktor & Presisi
- Penyangga poros robot penanganan wafer
- Bushing pompa planarisasi kimia-mekanis (CMP).
- Selongsong pompa pengiriman bahan kimia dengan kemurnian tinggi
Kemampuan Kustomisasi
Selongsong bagian dalam poros pendukung adalahkomponen khusus aplikasi. Kami berspesialisasi dalampembuatan berdasarkan pesananberdasarkan kebutuhan Anda:
| Parameter Kustomisasi |
Pilihan |
| Ukuran |
ID, OD, panjang per gambar pelanggan |
| Jenis yang Cocok |
Tekan pas, pas selip, izin pas transisi |
| Kelas Bahan |
YN6, YN8, YN13, WC-Ni-Cr, butiran halus |
| Fitur Permukaan |
Alur pelumasan (spiral, aksial, palka silang), kantong oli, lesung penahan gemuk |
| Fitur Pemasangan |
Flensa, OD berundak, alur pasak, ID berulir, lubang pemasangan |
| Fitur Khusus |
Desain selongsong terpisah, port aksial, slot sensor |
| Kuantitas |
Prototipe tunggal untuk produksi volume tinggi |
Hubungi kami hari ini untuk konsultasi teknis atau penawaran khusus.
