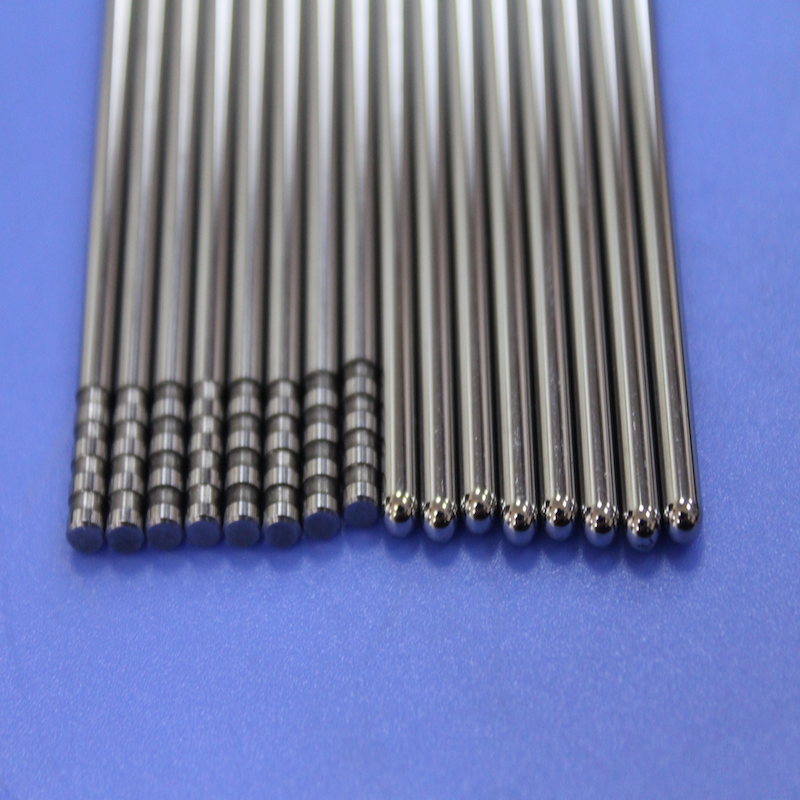

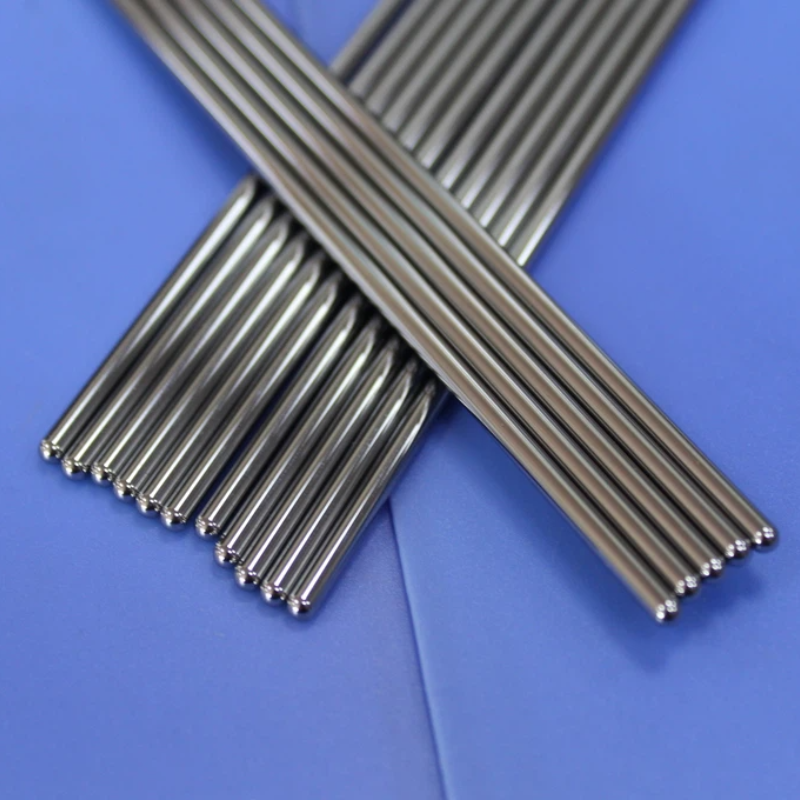

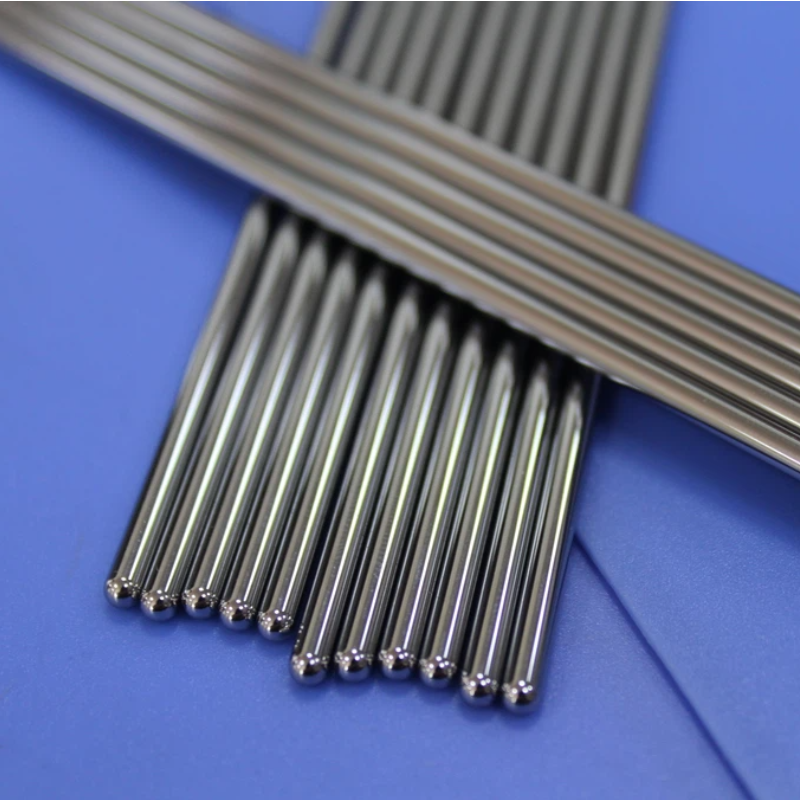

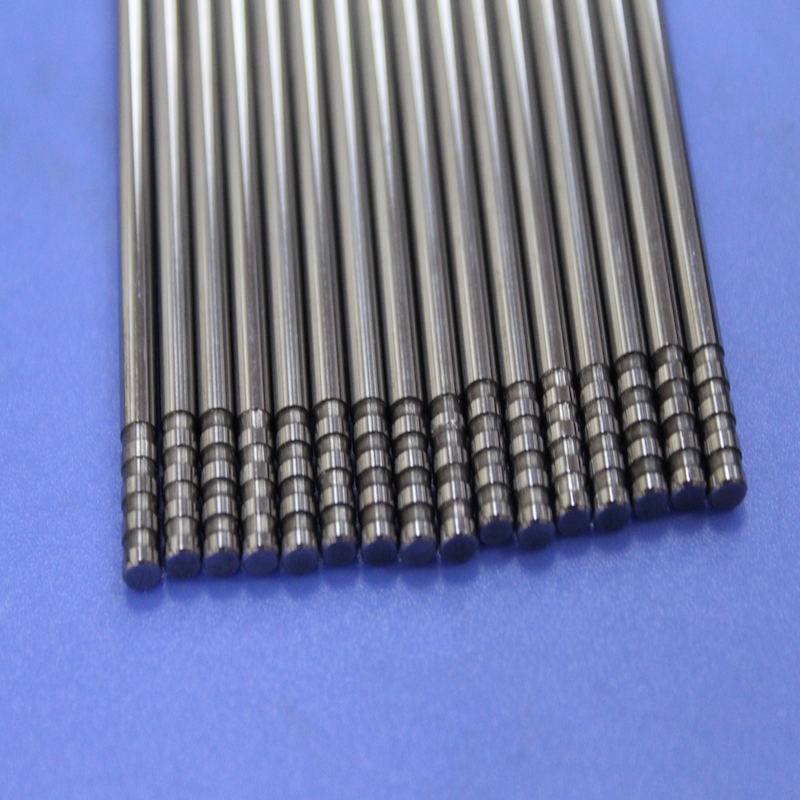

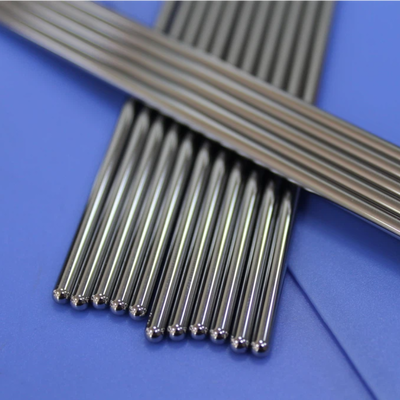

Tungsten Carbide Valve Pin 375mm Panjang Spherical Tip R1.5mm untuk Hot Runner Injection Molding Systems
Pin katup tungsten karbida presisi tinggi dengan panjang 375mm dengan ujung radius bola R1.5mm untuk sistem cetakan injeksi hot runner.Ideal untuk plastik yang diisi kaca, bagian dinding tipis panjang, dan cetakan multi-ruang. spesifikasi khusus tersedia.
Ringkasan Produk
Dalam cetakan injeksi hot runner, pin katup adalah komponen kritis yang mengontrol aliran leleh, menyegel gerbang, dan menentukan kualitas akhir dari bagian yang dibentuk.Ketika membentuk plastik teknik terutama yang dengan penguatan serat kaca pin katup baja standar melelahkan lebih awal, yang menyebabkan kebocoran gerbang, kualitas bagian yang tidak konsisten, dan downtime produksi yang mahal.
KitaTungsten Carbide Valve Pindirancang secara khusus untuk memenuhi persyaratan yang menuntut ini.panjang keseluruhan 375mmdan aradius ujung bola R1,5 mm, komponen precision-ground ini memberikan kekerasan yang luar biasa, ketahanan aus, dan stabilitas dimensi yang diperlukan untuk aplikasi injeksi cetakan presisi tinggi jangka panjang.
Panjang 375mm membuat pin katup ini sangat cocok untukcetakan besar, aplikasi rongga dalam, dan sistem hot runner multi-pointDi mana jangkauan yang diperpanjang sangat penting.penyegelan gerbang yang bersih, sisa gerbang minimal, dan kualitas bagian yang konsistenmelalui jutaan siklus cetakan.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Panjang keseluruhan |
375.00 mm |
| Tip Geometri |
Radius bola R1,5 mm |
| Bahan |
Tungsten Carbide (WC-Co) |
| Kekerasan |
HRA 90-92 |
| Ukuran Biji |
00,8-2,0 μm (sub-mikron) |
| Kandungan kobalt |
6-10% |
| Kepadatan |
140,45 g/cm3 |
| Kekuatan retak melintang |
3,200-3,800 MPa |
| Modulus Young |
570 GPa |
| Kekuatan Kompresi |
4,700 MPa |
| Perbaikan permukaan |
Dipolikan cermin (Ra ≤ 0,05μm) |
| Toleransi |
Diameter: ±0,002mm; Panjang: ±0,05mm |
Ujung Bola R1.5mm: Desain & Fungsi
Peraturanujung bola dengan jari-jari R1,5 mmadalah fitur desain penting yang secara langsung mempengaruhi kualitas cetakan:
Fungsi Utama:
- Segel Gerbang yang Tepat: Geometri bola memastikan penyegelan yang konsisten, bebas kebocoran terhadap kursi katup, mencegah air liur dan stringing.
- Sisa Gerbang Minimal: Profil bola yang halus menghasilkan pemisahan gerbang yang bersih, meninggalkan jejak saksi minimal pada bagian yang dibentuk.
- Mengurangi Konsentrasi Stres: Ujung jari-jari yang digunakan mendistribusikan kekuatan kontak secara merata, mengurangi risiko kerusakan ujung atau keausan kursi.
- Aliran bahan yang halus: Profil bola mendorong aliran peleburan yang konsisten selama injeksi, meningkatkan kualitas bagian dan mengurangi waktu siklus.
Aplikasi yang membutuhkan pin katup ujung bola:
| Industri |
Aplikasi |
Mengapa Ujung Bola |
| Otomotif |
Dekorasi interior, komponen di bawah kap, pencahayaan |
Penampilan gerbang bersih; sisa-sisa minimal |
| Medis |
Perangkat presisi, komponen diagnostik |
Penutup yang konsisten; tidak ada risiko kontaminasi |
| Elektronik Konsumen |
Rumah telepon, komponen laptop |
Persyaratan kosmetik yang tinggi; tidak ada tanda gerbang yang terlihat |
| Kemasan |
Kontainer dinding tipis, penutup |
Kehidupan alat yang diperpanjang dalam cetakan dengan rongga tinggi |
Pertanyaan yang Sering Diajukan (FAQ)
T1: Untuk apa pin katup digunakan dalam pengecoran injeksi?
Pin katup adalah komponen penting dalam sistem hot runner yang mengontrol aliran plastik cair ke dalam rongga cetakan.menutup muncung antara siklus injeksi untuk mencegah air liur dan memastikan bersih, kualitas bagian yang konsisten.
Pertanyaan 2: Mengapa memilih tungsten karbida daripada baja untuk pin katup?
Tungsten karbida menawarkan kekerasan yang jauh lebih tinggi (HRA 90-92 vs HRC 58-62 untuk baja alat), 10-30 kali lebih besar ketahanan haus, dan stabilitas termal yang unggul.mengurangi waktu henti, dan kualitas bagian yang konsisten selama jutaan siklus cetakan.
T3: Apa keuntungan dari desain ujung bola?
Ujung bola memberikan penyegelan gerbang yang tepat, meminimalkan sisa gerbang pada bagian yang dibentuk, mengurangi konsentrasi stres, dan mempromosikan aliran material yang halus selama injeksi.
