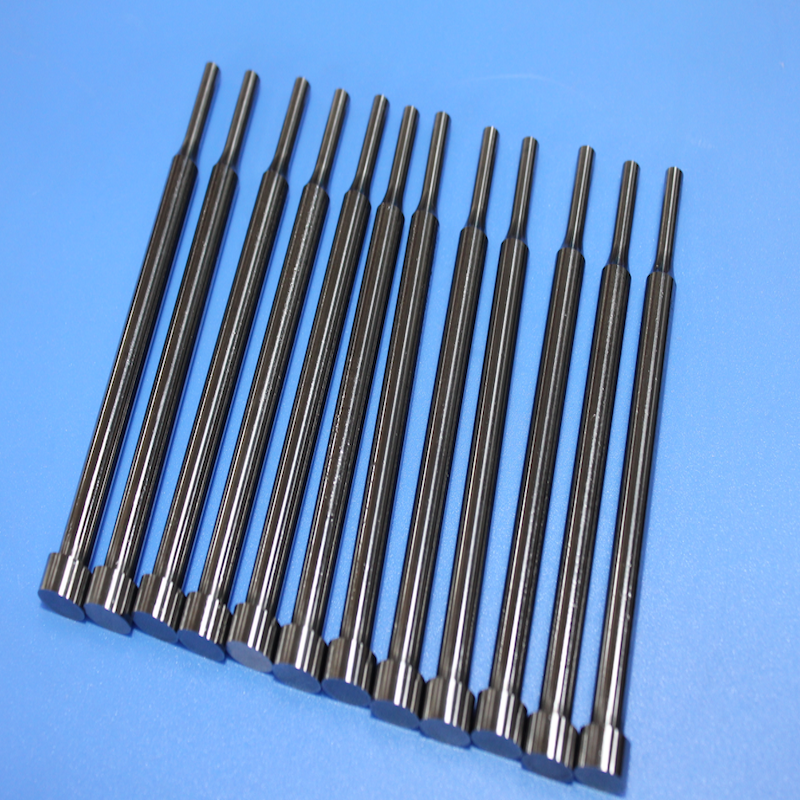

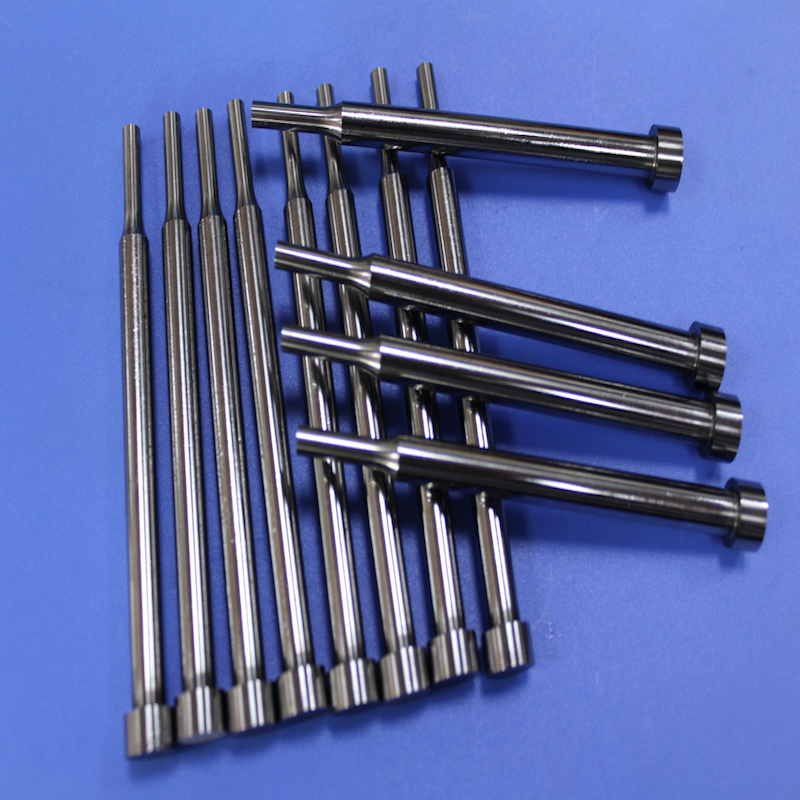

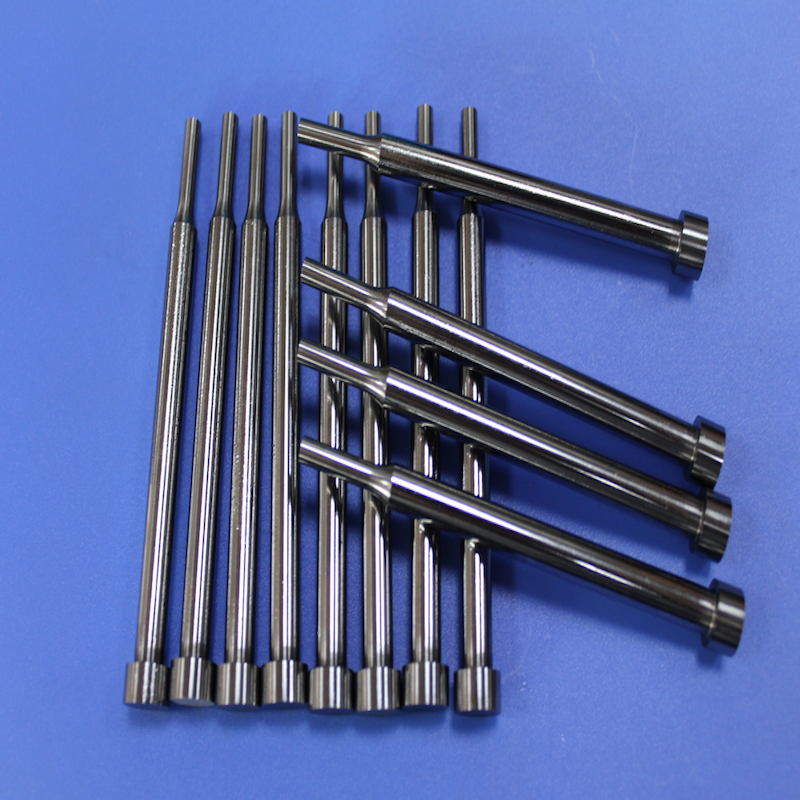

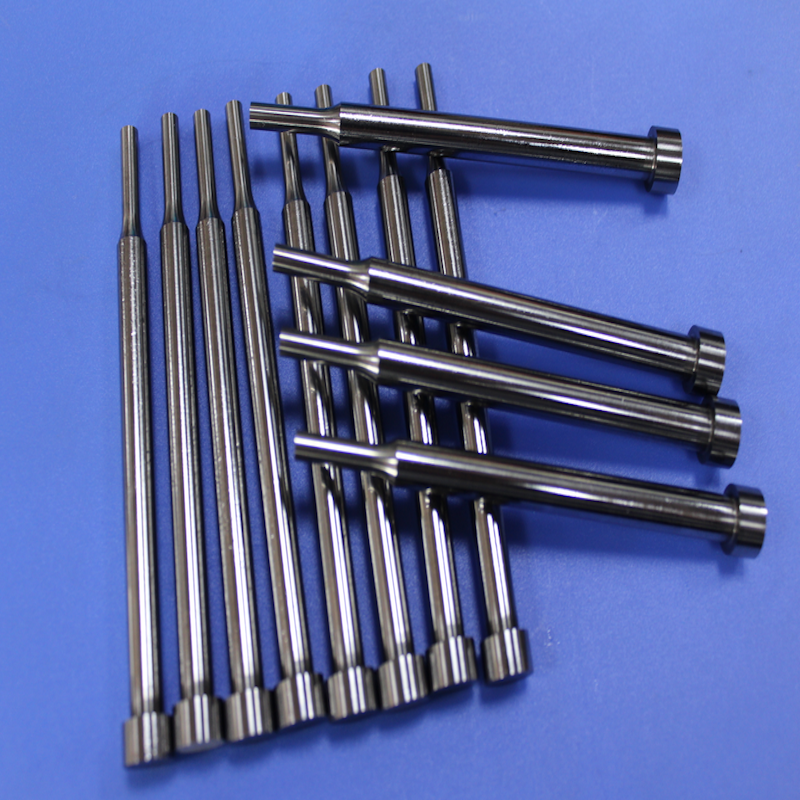

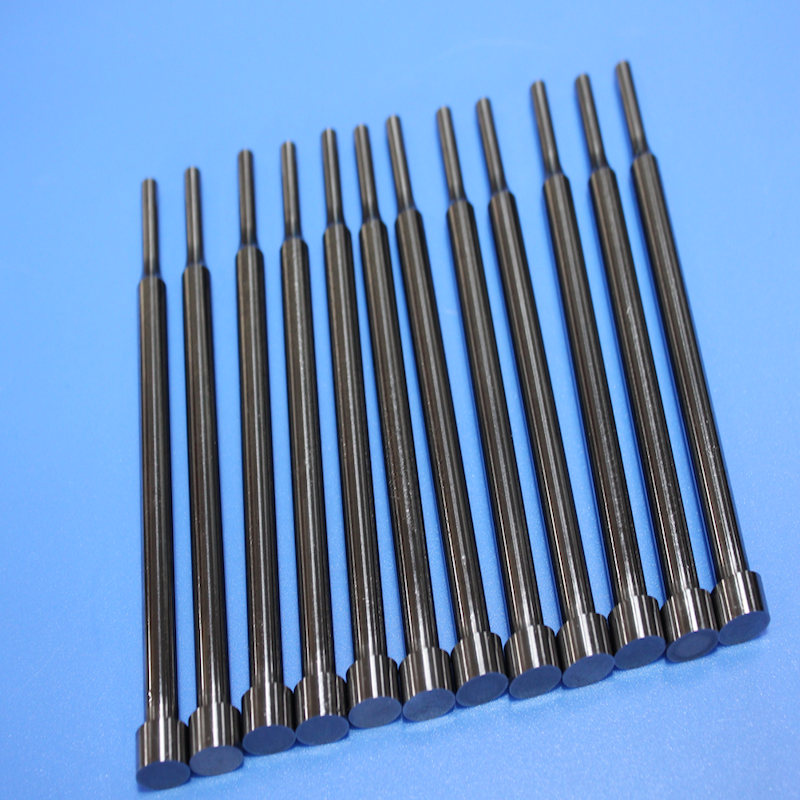

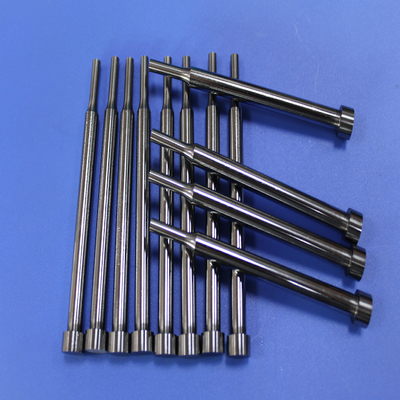

Tungsten Carbide Punches Precision Stamping & Cold Heading Punches untuk Aplikasi Alat High-Wear
Ringkasan Produk: Inti Keakuratan Stamping Die
Dalam stamping logam bervolume tinggi dan pembentukan dingin, tusuk adalah komponen penting yang memisahkan, membentuk, atau memproses bahan dengan setiap pukulan pers.atau menghasilkan bagian yang tidak konsisten, biaya downtime, scrap, dan kehilangan produktivitas meningkat segera dan secara signifikan.
Punch tungsten karbida kami dirancang dengan cermat untuk menjadi komponen inti yang handal dan tahan lama dalam operasi stamping Anda.Punch ini diproduksi dari karbida semen premium menggunakan proses penggilingan bubuk dan presisi, memberikan kekerasan yang sangat tinggi, ketahanan aus yang unggul, dan presisi tingkat mikron yang diperlukan untuk percetakan kecepatan tinggi, heading dingin, dan aplikasi pembentukan presisi.
Tungsten karbida tusuk juga dikenal sebagai cemented karbida tusuk, cemented karbida stamping tusuk,atau tungsten baja tusuk adalah standar industri dalam aplikasi di mana alat konvensional baja tusuk tidak dapat memberikan umur layanan yang cukup atau stabilitas dimensi.
Ilmu Materi
Tungsten carbide (WC-Co) adalah bahan komposit yang diproduksi oleh powder metallurgy ◄pencampuran bubuk tungsten carbide dengan pengikat logam (biasanya kobalt) dan sintering pada suhu tinggi.Proses ini menghasilkan bahan dengan sifat mekanik yang luar biasa:
| Properti |
Tungsten Carbide Punch |
Punch baja konvensional |
Manfaat |
| Kekerasan |
HRA 89-92 (setara dengan HRC 87-92) |
HRC 58-62 |
Ketahanan terhadap keausan yang superior¢mempertahankan ujung tajam |
| Pakai Resistensi |
5-8 × baja |
Garis awal |
30 × masa pakai yang lebih lamadalam operasi terus menerus |
| Kekuatan Kompresi |
≥ 4.000 MPa |
~ 2.000 MPa |
Tahan terhadap kekuatan stamping yang tinggitanpa deformasi |
| Kepadatan |
140,0-15,0 g/cm3 |
~ 7,8 g/cm3 |
Massa yang lebih tinggi¢meningkatkan stabilitas dalam operasi kecepatan tinggi |
| Ketahanan Korosi |
Bagus sekali. |
Sedang |
Tidak berkaratideal untuk lingkungan yang lembab atau kaya pendingin |
Keakuratan Tingkat Mikron
Punch kami diproduksi dengan toleransi dimensi yang ketat:
- Keakuratan:± 0,002mm standar, ± 0,001mm tersedia
- Permukaan akhir:Ra 0,4 atau lebih, dengan pilihan cermin-poles
- Kebulatan:≤ 0,001mm
- Konsentrisitas:≤ 0,002mm
Tingkat presisi ini memastikan kualitas bagian yang konsisten, tingkat serpihan yang lebih rendah, dan kinerja yang dapat diandalkan dalam operasi stamping multi-kavitas berkecepatan tinggi.
Panduan Pemilihan Kelas
Punch tungsten karbida tersedia dalam beberapa kelas, masing-masing dioptimalkan untuk aplikasi tertentu.
| Kelas |
WC (%) |
Co (%) |
Densitas (g/cm3) |
Kekerasan (HRA) |
TRS (MPa) |
Aplikasi Terbaik |
| YG6 |
94 |
6 |
14.5-14.9 |
~ 89.5 |
~1,380 |
Pencitraan umum, pencitraan lembaran tipis |
| YG6X |
94 |
6 |
14.6-15.0 |
~ 91 |
~1,500 |
Pencetakan presisi, pencetakan halus |
| YG8 |
92 |
8 |
~ 14.8 |
~ 89.5 |
~2,200 |
Stamping tugas berat, aplikasi tahan benturan |
| YG15 |
85 |
15 |
~ 14.0 |
- 87 tahun.5 |
~2,800 |
Pembuatan mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling |
| YG20 |
80 |
20 |
~ 13.5 |
- 85 tahun.5 |
~3,200 |
Dampak berat, bagian jam tangan, sekrup kecil |
Pedoman Pemilihan
- YG6 / YG6X:Kekerasan yang lebih tinggi untuk pengelasan presisi dan bahan tipis
- YG8:Ketahanan haus dan ketangguhan yang seimbang untuk pencetakan umum
- YG15 / YG20:Ketahanan yang lebih tinggi untuk arah dingin, stamping berat, dan beban dampak
Aplikasi & Industri Utama
Punch tungsten karbida adalah komponen penting di berbagai sektor manufaktur:
Manufaktur Otomotif
- Pencetakan panel bodi:Blanking dan perforasi panel bodi mobil (0.5-3 mm tebal)
- Produksi pengikat:Bolt, kacang, sekrup, dan nit
- Chassis dan komponen struktural:Stamping baja kekuatan tinggi
Elektronik & Listrik
- Terminal konektor:Stamping kecepatan tinggi kontak presisi
- Kerangka timbal:Penghapusan halus dari bingkai IC
- komponen baterai:Pencetakan toples baterai dan kontak listrik
Peralatan Rumah
- Pengendali logam:Pencetakan panel kulkas, mesin cuci, dan AC
- Komponen internal:Perhitungan presisi bagian-bagian peralatan kecil
Aerospace & Pertahanan
- Paduan kekuatan tinggi:Pencetakan bahan kelas kedirgantaraan
- Kondisi ekstrem:Alat untuk aplikasi yang menuntut, suhu tinggi
Perangkat Medis
- Instrumen bedah:Stamping presisi alat medis
- Komponen implan:Pembentukan presisi tinggi dari bagian medis
Pengolahan Logam Umum
- Stamping mati progresif:Operasi pencetakan kecepatan tinggi, multi-stasiun
- Ekstrusi dan pembentukan:Alat pembentuk dingin dan alat ekstrusi
Pertanyaan yang Sering Diajukan (FAQ)
T1: Apa perbedaan antara tusukan karbida tungsten dan tusukan baja?
Punch tungsten karbida menawarkan kekerasan yang jauh lebih tinggi (HRA 89-92 vs HRC 58-62), ketahanan aus 5-8 kali lebih besar, dan umur layanan 30 kali lebih lama dalam operasi terus menerus.Mereka ideal untuk produksi volume tinggi di mana umur alat dan konsistensi dimensi sangat penting.
T2: Kelas apa yang harus saya pilih untuk aplikasi saya?
Untuk pengelasan bahan tipis dengan presisi, pilihYG6 atau YG6XUntuk pencetakan umum,YG8menawarkan ketahanan dan ketangguhan yang seimbang.YG15 atau YG20(ketangguhan yang lebih tinggi).
T3: Toleransi apa yang dapat Anda capai?
Kami mencapai toleransi diameter ± 0,002mm standar, dengan ± 0,001mm tersedia untuk aplikasi presisi tinggi.
T4: Berapa lama tahannya tusukan karbida tungsten dibandingkan dengan baja?
Dalam operasi stamping terus menerus, tungsten karbida tusukan dapat mencapai30 kali masa pakai dari tusukan bajaUmur yang sebenarnya tergantung pada aplikasi spesifik, bahan yang dicetak, dan kondisi operasi.
T5: Apakah tusukan ini cocok untuk stamping kecepatan tinggi?
Punch tungsten karbida dirancang khusus untuk operasi stamping kecepatan tinggi, menjaga stabilitas dimensi dan kecerdasan tajam pada kecepatan 100-300 pukulan per menit.
Q6: Apakah Anda menawarkan geometry pukulan khusus?
Ya. Kami memproduksi tusuk sesuai spesifikasi Anda, termasuk profil ujung khusus, desain bertahap, dan geometri khusus. Silakan berikan gambar atau persyaratan Anda untuk penawaran cepat.
