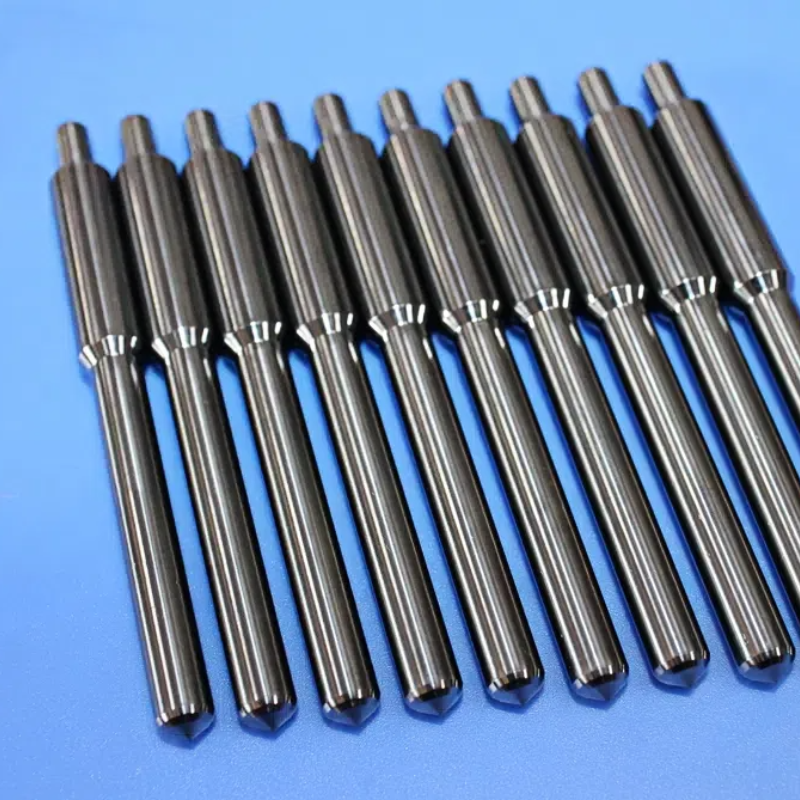

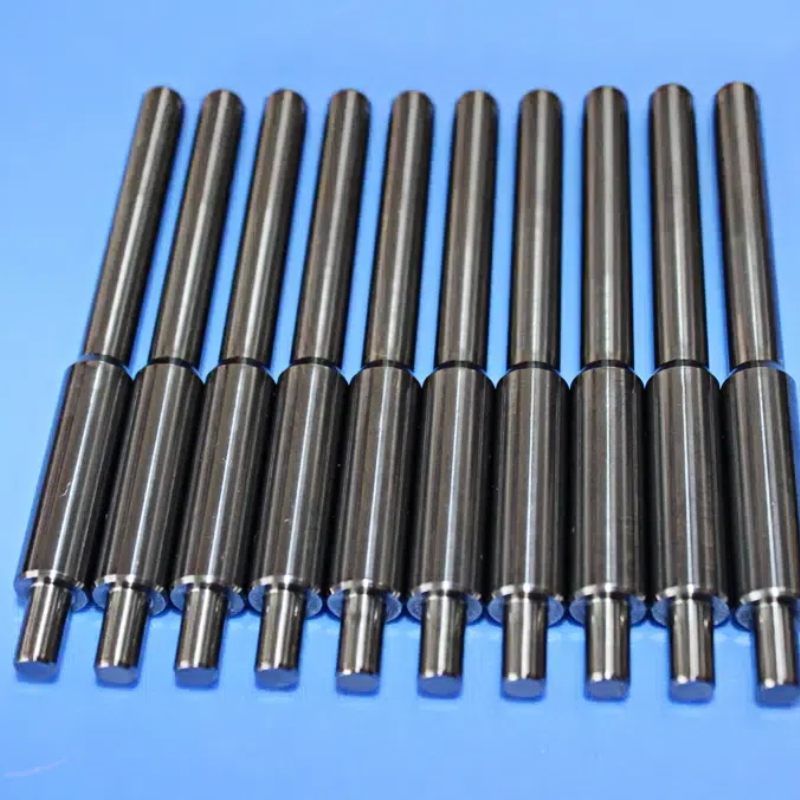

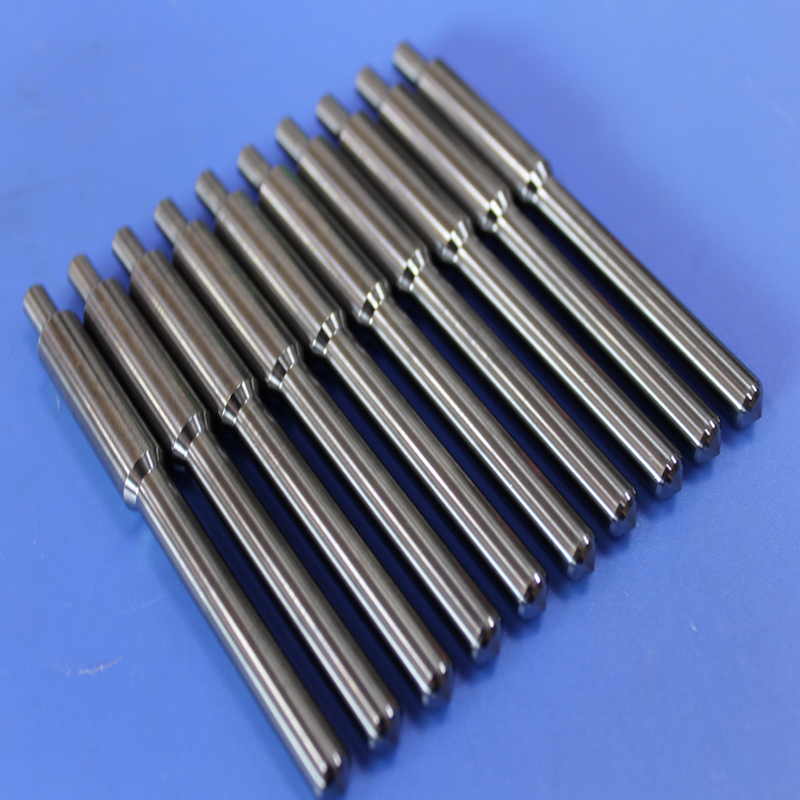

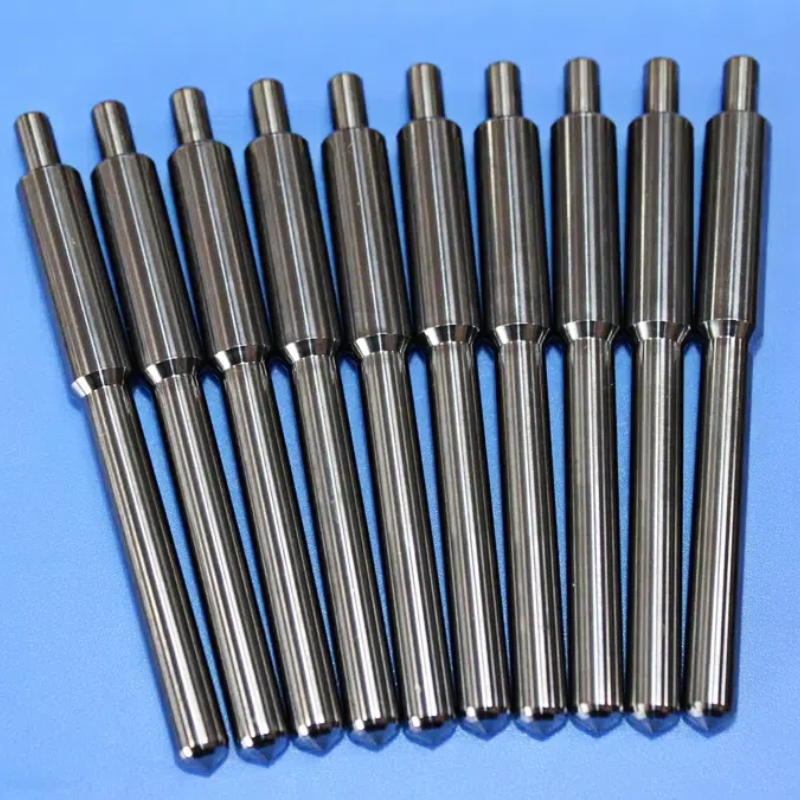

Batang Katup Jar Tungsten Carbide - Jar Katup Kinerja Tinggi untuk Kontrol Aliran Presisi & Sistem Hot Runner
Batang katup jar tungsten carbide presisi tinggi untuk cetakan injeksi hot runner, katup choke minyak & gas, dan kontrol aliran industri. Kekerasan HRA 89-92, hasil akhir poles cermin, dan ketahanan aus yang luar biasa untuk plastik berisi kaca dan media bertekanan tinggi. Ukuran dan geometri khusus tersedia. Minta penawaran.
Ikhtisar Produk
Dalam sistem kontrol fluida presisi, batang katup jar—sering disebut sebagai "jar katup" atau "jar"—adalah komponen penting yang mengatur aliran dengan akurasi tingkat mikron. Baik saat mengukur plastik cair dalam cetakan injeksi hot runner, mengatur tekanan tinggi minyak dan gas di choke kepala sumur, atau mengontrol aliran kimia secara presisi di pabrik pengolahan, batang katup jar harus tahan terhadap kondisi ekstrem: media abrasif, tekanan tinggi, fluida korosif, dan jutaan siklus operasi.
Kami Batang Katup Jar Tungsten Carbide (juga dikenal sebagai jar katup karbida, katup jar hardmetal, atau pin katup baja tungsten) direkayasa untuk memenuhi persyaratan yang menuntut ini. Diproduksi dari tungsten carbide premium (WC-Co) melalui metalurgi serbuk canggih, pengepresan isostatik, dan penggilingan berlian presisi, komponen ini memberikan kekerasan, ketahanan aus, dan stabilitas dimensi yang luar biasa yang diperlukan untuk keandalan jangka panjang dalam aplikasi kontrol fluida yang paling menantang.
Berbeda dengan jar katup baja standar yang cepat aus di lingkungan abrasif atau bertekanan tinggi, jar tungsten carbide mempertahankan geometri kerucutnya yang presisi selama jutaan siklus—memastikan karakteristik aliran yang konsisten, penyegelan yang andal, dan masa pakai yang diperpanjang.
Aplikasi Inti
Cetakan Injeksi Hot Runner
Dalam sistem hot runner katup jar, jar katup membuka dan menutup gerbang untuk mengontrol aliran plastik cair ke dalam rongga cetakan. Jar harus tahan terhadap efek abrasif dari plastik berisi kaca dan plastik rekayasa lainnya sambil mempertahankan penyegelan yang presisi selama jutaan siklus injeksi.
- Masa Pakai Layanan: 3-5 juta siklus dalam kondisi operasi normal
- Keunggulan Utama: Jar tungsten carbide tahan aus dari penguat serat kaca, menjaga integritas penyegelan gerbang jauh lebih lama daripada alternatif baja
- Banyak Digunakan Di: Industri otomotif, elektronik, medis, pengemasan, dan barang konsumen
Katup Choke Minyak & Gas
Dalam manifold choke ladang minyak, pohon produksi, dan peralatan kepala sumur, katup choke tipe jar menggunakan jar dan dudukan tungsten carbide untuk mengontrol aliran fluida pengeboran bertekanan tinggi, minyak mentah, dan gas alam.
- Tekanan Operasi: Hingga 20.000 PSI
- Keunggulan Utama: Tungsten carbide memberikan ketahanan yang luar biasa terhadap erosi, korosi, dan keausan dari fluida fracturing abrasif dan lingkungan layanan asam
- Aplikasi Umum: Pengaturan kepala sumur, manifold choke & kill, pengeboran tekanan terkendali (MPD), dan pengujian flowback
Kontrol & Pengukuran Aliran Industri
Dalam katup pengukur, katup throttle, dan sistem kontrol aliran presisi, jar tungsten carbide memungkinkan penyesuaian aliran fluida yang halus dengan pengulangan yang luar biasa dan stabilitas jangka panjang.
- Keunggulan Utama: Kekerasan tungsten carbide memastikan jar mempertahankan geometri kerucutnya yang presisi, memungkinkan karakteristik aliran yang konsisten selama masa pakai yang diperpanjang
- Cocok Untuk: Penyegelan gas/cair bertekanan tinggi, laju aliran kecil, dan aplikasi yang membutuhkan pengaturan presisi
- Aplikasi Umum: Pengolahan kimia, pengolahan air, dan sistem kontrol fluida industri
Spesifikasi Produk
| Parameter | Kemampuan Standar | Opsi Kustom |
|---|
| Bahan | Tungsten Carbide (WC-Co) | Beberapa tingkatan tersedia |
| Kekerasan | HRA 89-92 | Tergantung tingkatan |
| Tingkatan Umum | YG6, YG6X, YG8, YL10.1, YL10.2 | Sesuai kebutuhan aplikasi |
| Geometri Ujung | Kerucut (taper 1:50 atau sudut kerucut 60°) | Sudut kustom tersedia |
| Hasil Akhir Permukaan Ujung | Poles cermin (Ra ≤ 0,2 μm) | Ra ≤ 0,1 μm tersedia |
| Toleransi Diameter | ±0,002mm (standar) | ± 0,001mm(presisi tinggi) |
| Toleransi Panjang | ±0,05mm | ± 0,02mm |
| Konsentrisitas | ≤0,005mm | ≤ 0,003mm |
| Perlakuan Permukaan | Dipoles, dilapisi TiN | Pelapis DLC, TiAlN, atau kustom |
| Opsi Ulir | Kustom sesuai gambar pelanggan | Ulir metrik, UNF, atau kustom |
| Suhu Operasi Maksimum | Hingga 900°C | Tergantung tingkatan |
Pertanyaan yang Sering Diajukan (FAQ)
P1: Untuk apa batang katup jar tungsten carbide digunakan?
Batang katup jar tungsten carbide (juga disebut jar katup atau inti katup jar) adalah komponen penting dalam katup jar, digunakan untuk mengatur aliran fluida dengan presisi tinggi. Ini banyak digunakan dalam sistem cetakan injeksi hot runner, katup choke minyak & gas, dan aplikasi kontrol aliran industri.
P2: Mengapa memilih tungsten carbide daripada baja untuk batang katup jar?
Tungsten carbide menawarkan kekerasan yang jauh lebih tinggi (HRA 89-92 vs. HRC 58-62 untuk baja perkakas), ketahanan aus 10-30× lebih besar, ketahanan korosi dan erosi yang unggul, dan mempertahankan kinerja pada suhu hingga 900°C.
P3: Berapa masa pakai tipikal batang katup jar tungsten carbide?
Dalam aplikasi cetakan injeksi hot runner, batang katup jar tungsten carbide biasanya mencapai 3-5 juta siklus dalam kondisi operasi normal. Dalam aplikasi katup choke ladang minyak, masa pakai layanan secara signifikan diperpanjang dibandingkan dengan alternatif baja karena ketahanan erosi dan keausan tungsten carbide.
P4: Apakah Anda menawarkan batang katup jar berlapis?
Ya. Kami menawarkan pelapisan TiN(titanium nitride) sebagai standar untuk daya tahan yang ditingkatkan, dengan opsi pelapisan tambahan termasuk DLC dan TiAlN tersedia berdasarkan permintaan.
P5: Bisakah Anda memproduksi geometri jar kustom?
Ya. Kami memproduksi batang katup jar sesuai spesifikasi Anda, termasuk sudut kerucut, diameter, panjang, dan konfigurasi ulir kustom. Harap berikan gambar atau persyaratan Anda untuk penawaran yang cepat.
